Dobór zestawu hydrograficznego do batymetrii: jak głębokość, nurt i dokładność zmieniają konfigurację pomiaru

Podczas pomiaru batymetrycznego na spokojnym jeziorze echosonda rejestruje głębokości z dokładnością do kilku centymetrów. Tworzy w ten sposób bardzo precyzyjny model dna. Sytuacja zmienia się diametralnie, gdy sprzęt trafia na rzekę z silnym nurtem. Wtedy błyskawicznie pojawiają się rozbieżności rzędu metrów. Pozycja jednostki pływającej ulega ciągłemu dryfowi, a sama fala akustyczna ulega zniekształceniom przez ruch wody. Zmienne warunki danego akwenu w pełni determinują ostateczną konfigurację sprzętu. Tylko odpowiednio dobrane podzespoły pozwalają zachować pełną spójność i wiarygodność wyników. Praca w środowisku wodnym wymaga głębokiego zrozumienia, jak fizyczne parametry środowiska wpływają na technikę pomiarową.

Wpływ warunków wodnych na dobór echosondy i sonaru

Głębokość badanego obszaru narzuca w pierwszej kolejności częstotliwość pracy echosondy. W stosunkowo płytkich akwenach o głębokości poniżej dwudziestu metrów standardowo stosuje się wysokie częstotliwości z zakresu od 200 do 500 kHz. Takie parametry zapewniają bardzo wysoką rozdzielczość oraz precyzję detekcji. Z kolei na wodach głębokich, przekraczających pięćdziesiąt metrów, znacznie lepiej sprawdzają się niskie częstotliwości rzędu 24–50 kHz. Dłuższa fala akustyczna skuteczniej penetruje słup wody, nie tracąc po drodze energii akustycznej.

Sama przejrzystość wody mocno rzutuje na jakość odbieranego sygnału powrotnego. Duże nagromadzenie pęcherzyków powietrza lub gęste zawiesiny w toni bezpośrednio tłumią impulsy. Co więcej, temperatura wody oraz jej zasolenie zmieniają się drastycznie wraz z rosnącą głębokością. W takich sytuacjach niezbędna staje się regularna kalibracja prędkości rozchodzenia się dźwięku w wodzie przy pomocy profilometru SVP. Charakter osadów na dnie decyduje również o trybie pracy przetwornika. Miękkie osady z mułu lub piasku wymagają wysokiej częstotliwości do prawidłowego odczytu pierwszego odbicia. Twarde podłoże ze skał czy żwiru lepiej obrazuje niska częstotliwość.

Wymagające zlecenia często wymuszają uzupełnienie klasycznej batymetrii o dodatkowe sensory. Sonar boczny nie zastępuje echosondy pionowej, ale dostarcza inżynierom zupełnie inny typ informacji przestrzennej. Urządzenie to uzupełnia pomiar o szczegółowy obraz boczny sięgający nawet 200 metrów z każdej burty. Sonar skanuje przestrzeń poziomo, co doskonale sprawdza się przy lokalizowaniu podwodnych przeszkód, stromych skarp oraz nagłych uskoków dna.

Integracja danych pozycjonowania i minimalizacja błędów

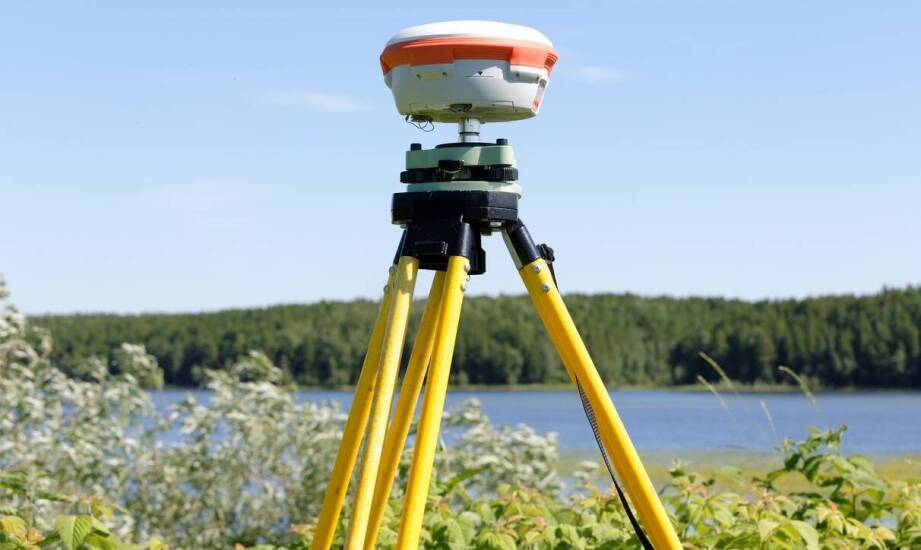

Zbieranie samych danych o głębokości nie ma wartości inżynieryjnej bez precyzyjnego osadzenia ich w układzie współrzędnych. Pełną spójność wyników batymetrii zapewnia dopiero ścisła integracja echosondy z odbiornikiem GNSS RTK. Taki zestaw na bieżąco kalibruje pozycję jednostki w czasie rzeczywistym z dokładnością do pojedynczych centymetrów. Brak precyzyjnego pozycjonowania na rzece o szybkim nurcie skutkuje błędami mapowania sięgającymi kilku metrów.

Automatyzacja placów budowy obejmuje obecnie także prace hydrotechniczne, gdzie dokładność osprzętu odgrywa kluczową rolę. Zapewniające precyzyjny pomiar urządzenia do hydrografiki muszą bezbłędnie komunikować się z systemami nawigacyjnymi jednostki pływającej. Firma SITECH Poland dostarcza zintegrowane systemy pomiarowe Trimble, które skutecznie rozwiązują problem synchronizacji danych. Oprogramowanie tej marki płynnie łączy odczyty głębokości z pozycją satelitarną. Taka architektura pozwala uniknąć czasochłonnej obróbki i eliminuje ryzyko przesunięć przestrzennych w projekcie.

Praca na wodzie wiąże się zawsze z szeregiem trudności operacyjnych. Na klasycznych łodziach załogowych czy bezzałogowych platformach USV problemem staje się falowanie oraz kołysanie. Każda zmiana nachylenia burty przesuwa plamkę akustyczną na dnie. Zastosowanie inercyjnych systemów referencyjnych skutecznie kompensuje przechyły wzdłużne, poprzeczne oraz nurkowanie jednostki. Dzięki temu oprogramowanie koryguje trajektorię pomiaru w czasie rzeczywistym, zapobiegając konieczności powtarzania przepłynięć.

Kryteria decyzyjne i finalna konfiguracja sprzętu

Finalna konfiguracja podzespołów zależy od skrzyżowania parametrów akwenu z nadrzędnym celem danego projektu badawczego. Praktyka inżynieryjna wyznacza trzy główne scenariusze doborowe:

• Płycizny o słabym przepływie wody: podstawowa echosonda 200 kHz połączona z odbiornikiem GNSS RTK.
• Rzeki o wartkim nurcie i nierównych brzegach: zestaw wzbogacony o sonar boczny oraz profilometr SVP do korekty odczytów.
• Głębokie zbiorniki zaporowe i jeziora: niskoczęstotliwościowe przetworniki pomiarowe z zaawansowanym układem kompensacji przechyłów IMU.

Przemyślany dobór komponentów ogranicza liczbę przepłynięć badawczych i redukuje czas spędzony w trudnym środowisku. Każdy element całego zestawu musi ostatecznie przesyłać odczyty do jednego oprogramowania zbierającego dane z czujników. Dopiero przetworzona chmura punktów stanowi użyteczny materiał dla projektantów budownictwa hydrotechnicznego. Świadome zarządzanie bazą sprzętową przekłada się bezpośrednio na sprawność oraz rentowność każdego wodnego zlecenia.
